betway体育手机APP鍋爐給水箱的安裝、運行及維護說明書

betway体育手机APP鍋爐給水箱的安裝、運行及維護說明書(shu)

1.簡介

1.1 使用吊耳把水箱吊到指定位置。

1.2 注意必須保留檢查所需的通道。

1.3 去除所有接口的塑料或木製盲板。

1.4 不用的接口則必須堵死。 警告：排空和溢流接口絕對不可以被悶死。

1.5 水箱外有垂直加強筋，但不能用來承受重物，如閃蒸罐。

注意：水箱根據客戶要求定做，不是所有水箱都會(hui) 提供下頁所提到的設備。

 2.底座

2.1 給水箱的結構為(wei) “自支撐”式，可以放置在實心底座或鋼架上。

2.2 底座設計時考慮的主要因素是它能承受給水箱及水的重量。

2.3 在底座和給水箱之間可以安裝絕緣材料和橡膠，以減少震動。

注意：為(wei) 了避免水箱應力，水箱的底板支承與(yu) 支撐底座之間不能焊接在一起。

3.油漆

給水箱的碳鋼部分已噴漆。在運輸和安裝過程中可能會(hui) 有輕微損壞，可以在現場完工後補漆。

4.保溫

4.1 整個(ge) 給水箱，包括外部加強筋和人孔都應保溫以減少熱量損失(但底部可以例外)。

4.2 人孔的保溫應用可拆下的保溫蓋。

注意：在選擇保溫材料時，應選擇低氯或無氯含量的材料。因為(wei) 保溫材料中的氯化物在潮濕的奧氏體(ti) 不鏽鋼表麵發生反應，出現氯化應力腐蝕裂紋。

5.管道

5.1 給水箱進出管道設計安裝時應考慮到良好的支撐和膨脹，以免對接口造成應力。

5.2 管道口徑應與(yu) 接口同徑。

6.排空

6.1 排空管應垂直向上，並不應與(yu) 其它管相連。如果必須水平布置排空管，則應保持一定的坡度以使水能流回給水箱。警告：任何情況下，都不允許在排空管上安裝止回閥或截止閥。

6.2 我們(men) 強烈推薦betway体育手机APP排空閥，以保證良好的汽水分離效果，保護周圍的人員和環境。

6.3 排空帽會(hui) 產(chan) 生一個(ge) 很小的背壓。排空帽的排水接口應接至排汙點(如地溝)，通常應有防氣阻措施。

6.4 我們(men) 不推薦將水排回水箱。

7.溢流

7.1 溢流管的排水處應低於(yu) 給水箱。溢流管上帶有通氣孔將有助於(yu) 觀察到溢流排放時的情況。

注意：溢流出口處不能安裝截止閥或止回閥。

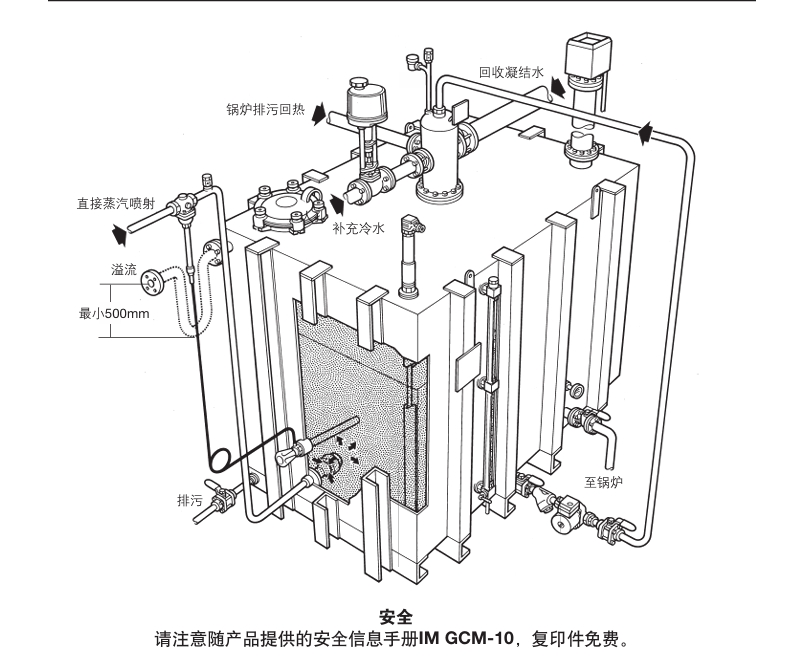

7.2 建議溢流管帶一個(ge) 500mm高的U型彎頭，以減少蒸汽泄漏進入排水點。

8.排水

8.1 排水點應低於(yu) 給水箱。

8.2 應靠近水箱安裝截止閥，如betway体育手机APPModel 10或20型betway体育手机APP球閥。

9.給水

9.1 給水接口應使用大口徑以減少壓降及給水泵的汽蝕。

9.2 建議在水箱處安裝一個(ge) 截止閥（低壓降），如betway体育手机APPModel 10或20型球閥。

10.除氧頭

10.1 除氧頭安裝在水箱法蘭(lan) 的螺栓上。

10.2 分配器夾在兩(liang) 片墊片中間，裝在螺栓圈內(nei) 。

10.3 安裝順序如下：橡膠墊圈、浸入管、第二個(ge) 橡膠墊圈、混合頭。

11.給水循環噴淋係統

給水箱和過濾器/水泵間的第一個(ge) 截止閥應盡可能靠近水箱。

12.蒸汽噴射

12.1 蒸汽噴射器中最小的型號IN15帶有內(nei) 螺紋及外螺紋，可以由水箱外直接安裝在水箱上，或由管道安裝在水箱內(nei) 。

12.2 IN25M和IN40M型噴射器則有外螺紋型或平焊型，安裝在水箱內(nei) 管道或水箱接口。

12.3 流量更高時，可以並聯安裝2個(ge) 或多個(ge) 噴射器。

13.溫度感應器保護套

溫度感應器保護套螺紋接口與(yu) 水平傾(qing) 斜成15。角，以便保護套中可以填充熱導物質，以實現良好的溫度控製。

14.液位感應器

感應器接口為(wei) ½"或1"BSP。注意感應器應接在保護套管。

警告：室外安裝時，應有附助保護設備，提供感應器和電子接口最小IP55的保護等級。

15.水位表（WG2）

WG2的中間接口（如安裝）未穿透水箱。底部的排汙接口應由管道接出至安全排放點。

16.溫度計

16.1 強烈推薦使用溫度計，以給出可視的溫度顯示，同時可以檢查蒸汽噴射控製是否正確。

16.2 強烈推薦使用溫度計保護套，這樣，拆除溫度計時就無需將水箱排空。

17.取樣器

17.1 推薦使用采樣冷卻器來取熱的鍋爐給水水樣。betway体育手机APPSC20是理想產(chan) 品。

17.2 ¼"BSP接口直接與(yu) 水箱接口相連，由取樣閥，6mm外徑的不鏽鋼管連接至取樣器。也可提供NPT型取樣器。

18.加化學試劑

18.1 詳情請與(yu) 水處理專(zhuan) 家探討。通常化學試劑加在鍋爐給水泵的進口管，而不是直接加在水箱中，因為(wei) 在水箱中化學除氧也由熱力除氧清除而造成浪費。。

18.2 當化學試劑直接加入給水箱時，內(nei) 部應安裝滴管，使試劑直接加入水箱中的水裏。

19.操作

雖然蒸汽和水的混合不可避免的會(hui) 在水箱內(nei) 引起少量振動，但給水箱的設計使之運行時安靜，無振動。如果出現過大噪聲、振動或管道移動，將對給水箱的使用壽命造成損害，此時應排空水箱，檢查故障原因。

20.維護

水箱采用奧氏體(ti) 不鏽鋼材質，使用壽命長，免維護。我們(men) 建議在每次檢查鍋爐時檢查水箱
