betway体育手机APPEL4600電動執行器安裝以及調試步驟

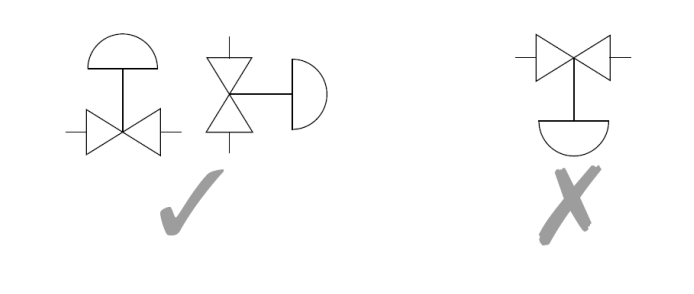

EL4600電動執行器安裝位置

執行器的最佳安裝位置是安裝在閥門的上方,同時留有足夠的空間進行安裝和維護,如果實在滿足不了執行器垂直安裝,也可水平安裝,但是執行器堅決(jue) 不能往下安裝。

二 將EL4600電動執行器安裝在Spira-Trol上

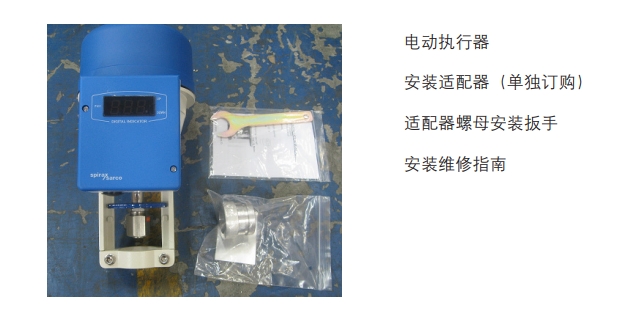

1.打開EL4600的包裝,裏麵含有以下部件:

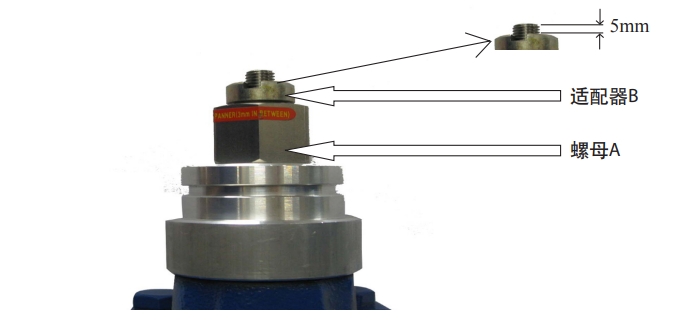

2.將安裝適配器安裝在閥帽螺紋上,並用內(nei) 六角螺絲(si) 固定。從(cong) 執行器上鬆開六角連接螺母A和B並取下連接件,將適配器B擰在閥杆上,使得閥杆露出適配器B頂部大約5MM,用扳手將適配器B同閥杆鎖緊螺母固定

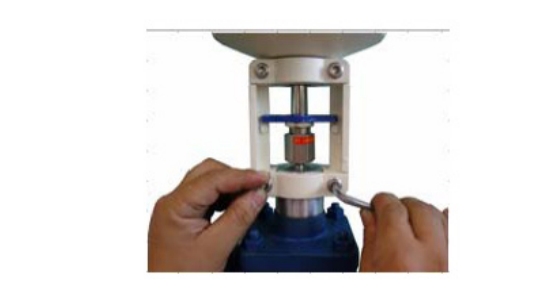

3.取下執行器上的白色固定件,將執行器安裝在閥門上,使用六角扳手(5mm)安裝執行器固定到閥體(ti) 上。

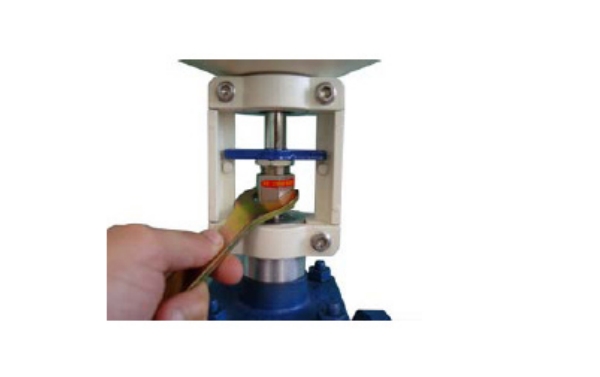

4.提起閥杆,使得閥杆上的適配器同執行器的軸底部接觸,用扳手將六角連接螺母擰緊在執行器上。

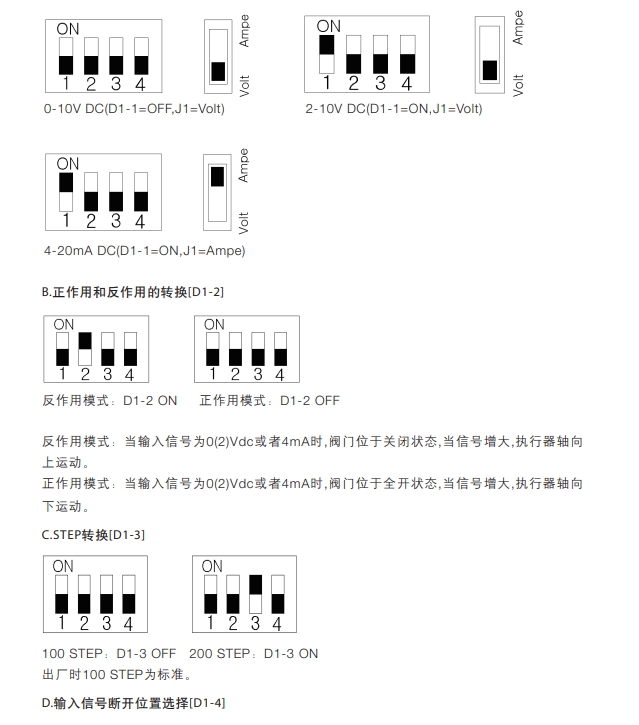

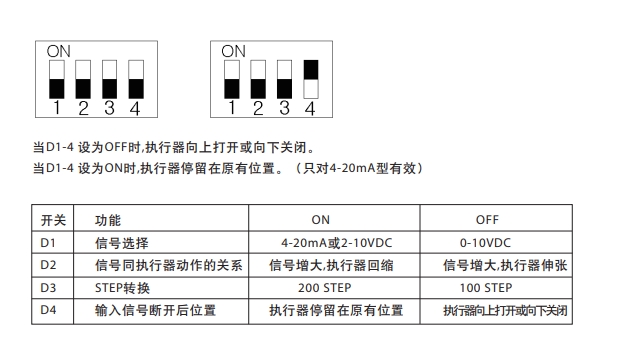

5.執行器內(nei) 部跳針的選擇

A.信號的轉換(固定,不可選)

注意:信號不能再現場進行選擇,必須在訂貨前確定。

betway体育手机APPEL4600電動執行器自動調試步驟：

1)正確連接相應的電源信號線到執行器內(nei) 的電路板接線端上。

注意：請不要弄錯電源線和信號線之間的接線。

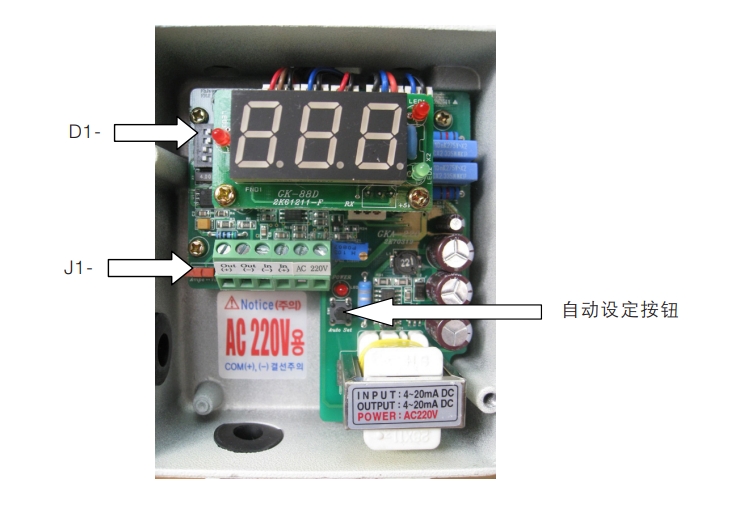

2)按住自動設定按鈕3-5秒,開始自動設定。這時LED3燈會(hui) 閃爍。

3)執行器閥杆會(hui) 下降到最低位置,之後又上升到最高位置。自動設定過程大概需要2分鍾左右時間。

4)連接輸入信號線到電路板接線端上。

EL4600電動執行器手動調試操作

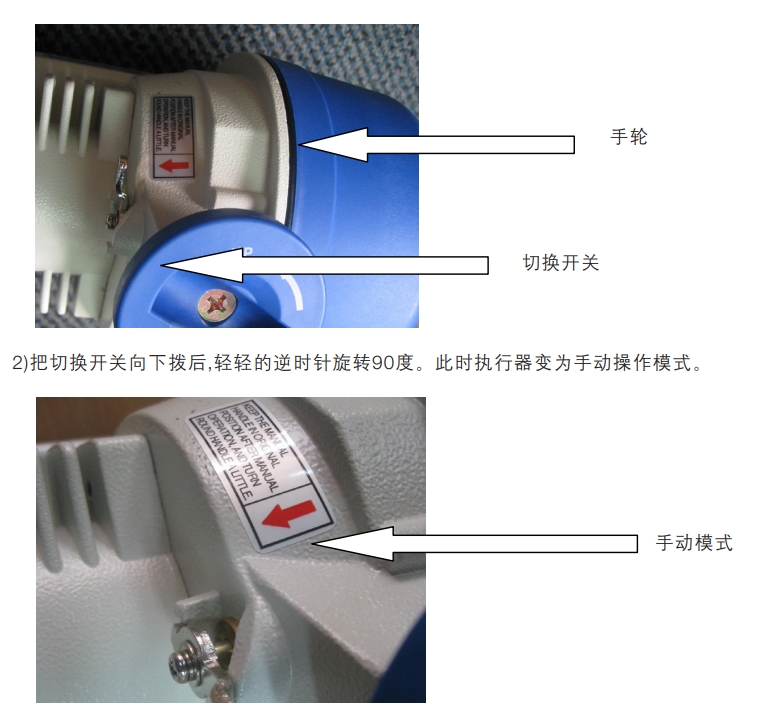

1)出廠時為(wei) 自動操作模式,隻在斷電時使用手動操作。

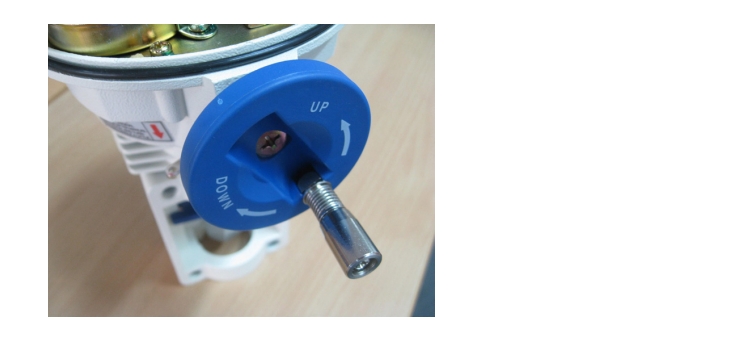

3)順時針旋轉手輪,閥門向下關(guan) 閉；逆時針旋轉手輪,閥門向上打開

4)當從(cong) 手動操作切換到自動控製時,需要旋轉切換開關(guan) 到原有位置。

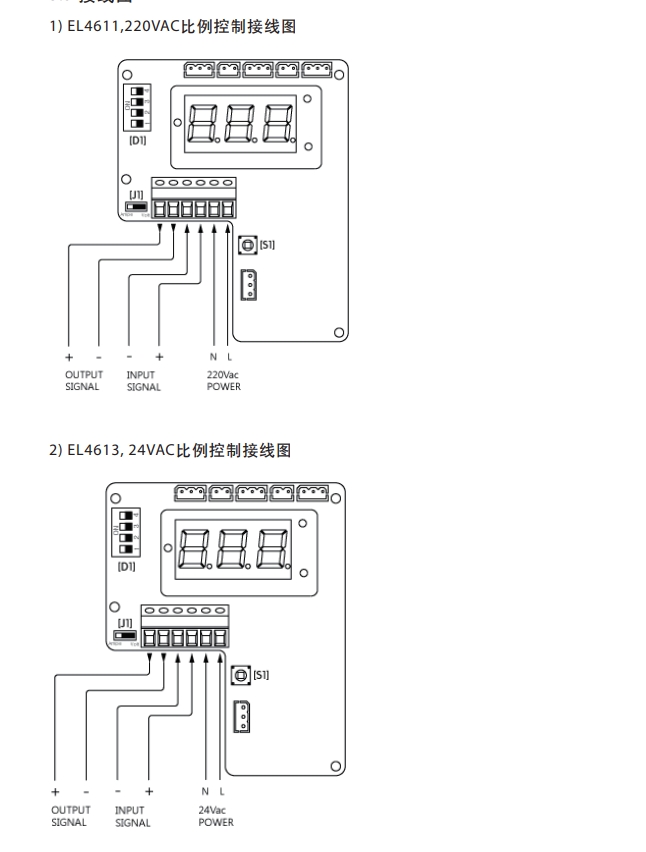

EL4600電動執行器接線圖：

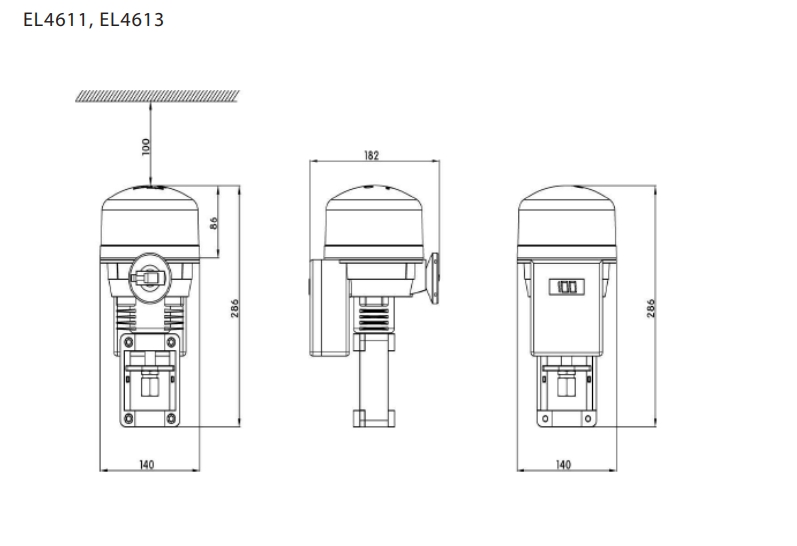

EL4600電動執行器安裝尺寸：
