TD120M高壓熱動力型betway体育手机版登录閥簡介：

TD120M可維修型高壓熱動力疏水閥，內(nei) 置過濾網和可更換的閥座，容易維護。承插焊、對焊或法蘭(lan) 連接，小排量設計，適用於(yu) 過熱蒸汽主管疏水，壓力最大為(wei) 250 barg。最好水平安裝，銘牌朝上。在疏水閥前後應安裝截止閥以便於(yu) 維護和替換。

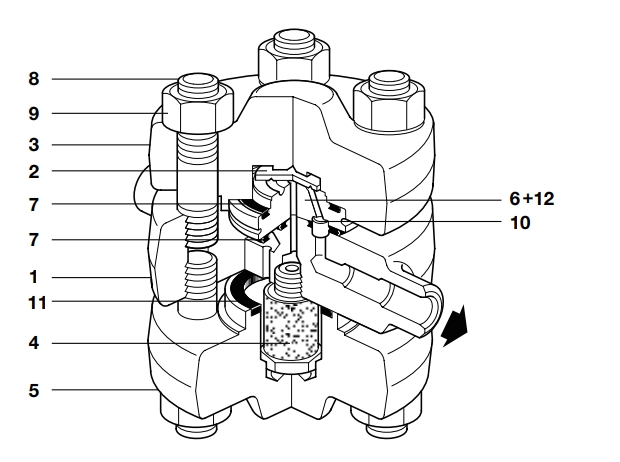

TD120M高壓熱動力型betway体育手机版登录閥結構圖：

口徑和管道連接

½"，¾"和1"對焊，Schedule 160。

½"，¾"和1"承插焊，ASME ANSI B 16.11 Class 6000。

DN15和DN25標準一體(ti) 化法蘭(lan) DIN 2549 PN250。

DN15,DN20和DN25標準一體(ti) 化法蘭(lan) ：ANSI 600, ANSI 900, ANSI 1500, EN1092 PN100。

TD120M高壓熱動力型betway体育手机版登录閥排水量：

TD120M高壓熱動力型betway体育手机版登录閥技術參數：

閥體(ti) 設計條件                                                    PN250

PMA 最大允許壓力                      250 bar g @ 300°C

TMA 最大允許溫度                        550°C @ 80 bar g

最低允許溫度                                                      -29°C

PMO最大運行壓力                      250 bar g @ 300°C

TMO最大運行溫度                          550°C@ 80 bar g

最低工作溫度                                                          0°C

注:更低工作溫度請谘詢betway体育手机APP。

PMOB 最高工作背壓不高於(yu) 上遊壓力50%。

最小工作壓差                                                    8 bar g

設計最大冷態水壓試驗壓力                          375 bar g

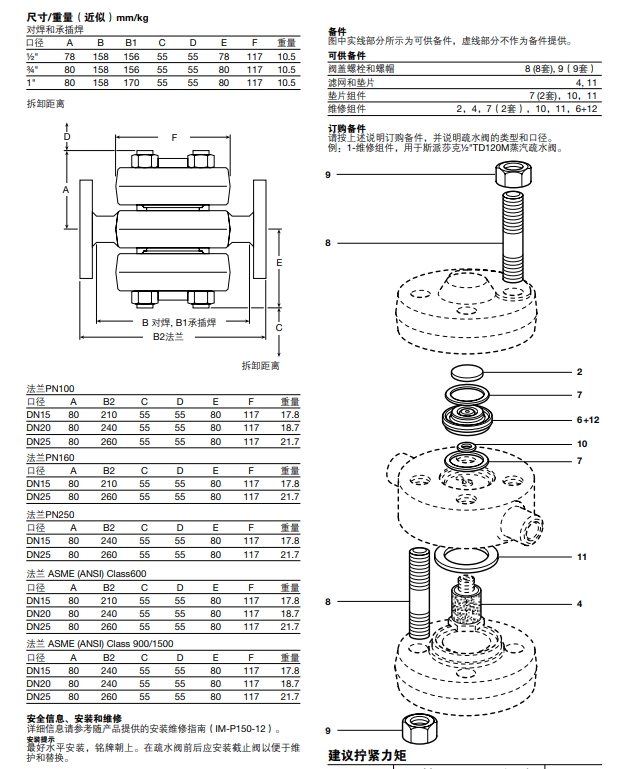

TD120M高壓熱動力型betway体育手机版登录閥尺寸/重量：
