IUTD30L和IUTD30H熱動力betway体育手机版登录閥簡介：

betway体育手机APPIUTD30L和IUTD30H熱動力式betway体育手机版登录閥，不鏽鋼材質，帶內(nei) 置過濾器和萬(wan) 向連接頭，可與(yu) 管道連接器相連。IUTD30L特別為(wei) 小排量應用設計，如伴熱管線或蒸汽主管疏水等，最高壓力可達30 bar g。IUTD30H專(zhuan) 門為(wei) 大排量應用而設計。兩(liang) 種型號的疏水閥都帶有Spiratec感應器，用於(yu) 檢測蒸汽泄露(SS1感應器)和積水(WLS1感應器)。疏水閥可以方便地與(yu) 已有Spiratec檢測係統相連。閥體(ti) 表麵鍍鎳處理(ENP)，提高閥體(ti) 抗腐蝕能力並可節約能量散失。閥通過兩(liang) 個(ge) 螺栓與(yu) 永久安裝在管線上的管道連接器相連，使用一個(ge) 扳手就可使維修和更換快速進行，最大程度的降低係統停機時間。

限製條件

闕體(ti) 設計條件                                  PN50(ANSI300)

PMA-最大允許壓力                         50 bar g@38'C

TMA-最大允許溫度                    400'C@27.5 bar g

最低允許溫度                                                      0'C

PMO-最大工作壓力                                   30 bar g

TMO-最大工作溫度                      240'C@30 bar g

最低工作溫度最大冷態水壓試驗壓力         75 bar g

最大工作壓差                                             30 bar g

最小運行壓力                                          0.25 bar g

PMOB最大工作背壓為(wei) 上遊壓力的80%

注:整個(ge) 裝置的壓力和溫度限製由管道連接器的型號和連接方式決(jue) 定。具體(ti) 請參考上述相關(guan) 連接器的技術資料。

IUTD30L和IUTD30H熱動力betway体育手机版登录閥安裝說明

1，管道連接器可水平或垂直安裝在管道上。IUTD30上的安裝法蘭(lan) 可以360°旋轉，須保證疏水閥水平安裝，閥帽(2)位於(yu) 最上部。

2，當疏水閥出口有背壓時，應在其出口安裝合適的止回閥，如直接排向大氣，應安裝消音器。

3，為(wei) 便於(yu) 維護，疏水閥上下遊應安裝合適的截止閥。如PC3_及PC4_。

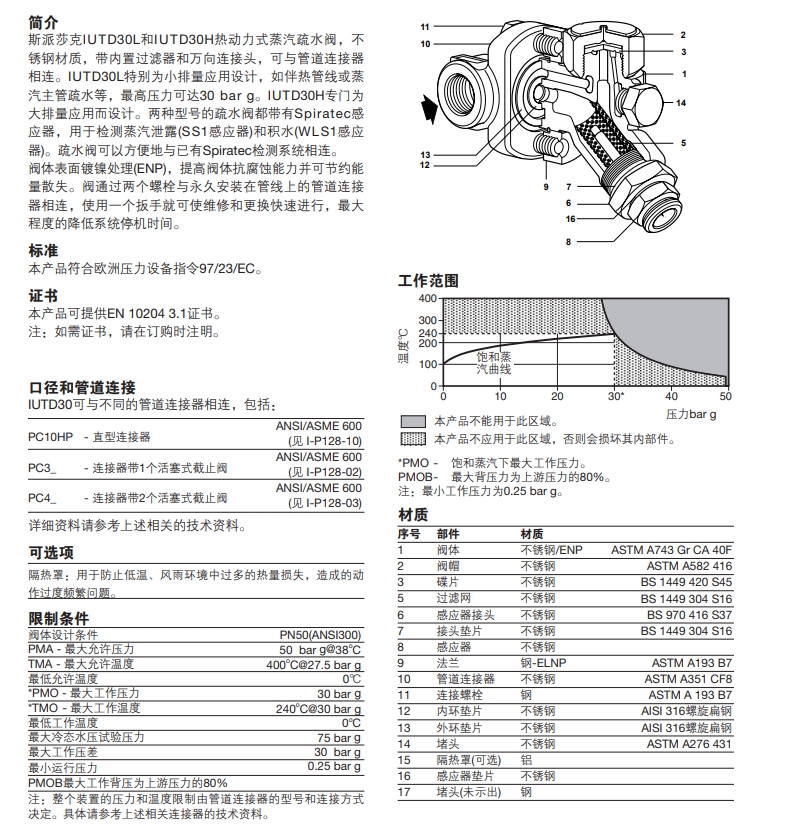

IUTD30L和IUTD30H熱動力betway体育手机版登录閥材質，結構圖：

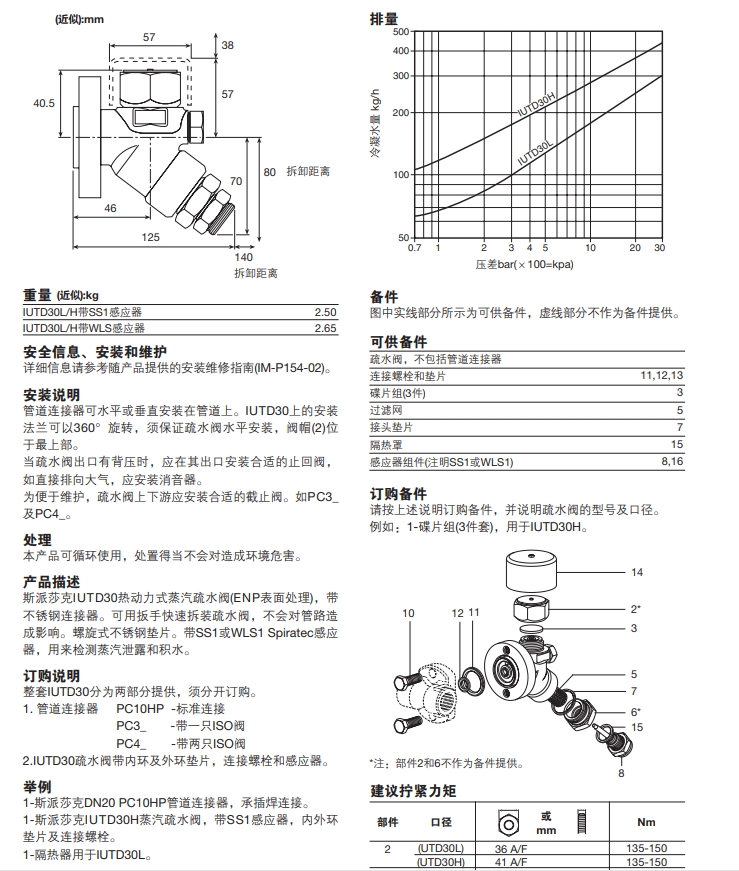

IUTD30L和IUTD30H熱動力betway体育手机版登录閥技術參數：
