betway体育手机APPSP80和SP100雙金屬式betway体育手机版登录閥簡介：

SP80和SP100先導型雙金屬式betway体育手机版登录閥，鑄鋼材質，內(nei) 置過濾網。特別為(wei) 大流量應用而設計，可在外部設定疏水閥的排放溫度。係統起機時，該閥能夠快速排除空氣、不凝性氣體(ti) 和冷水，不會(hui) 泄漏蒸汽。

該閥能夠承受一定的過熱度，可在線維修。雙金屬的導閥裝置，通過一個(ge) 與(yu) 主閥相連的大口徑活塞，控製主閥的開閉。

型號選擇：

SP80N和SP100N 適用於(yu) 低壓應用

SP80E和SP100E 適用於(yu) 中壓應用

SP80和SP100雙金屬式betway体育手机版登录閥結構圖：

SP80和SP100雙金屬式betway体育手机版登录閥限製條件：

SP80N和SP100N

閥體(ti) 設計條件                                      Class 300

PMO - 最大工作壓力                          3 bar g

TMO - 最大工作溫度                          300℃

最低工作壓力                                      0.5 bar g

△PMX 最大背壓不能超過上遊壓力     90%

設計最大冷態水試驗壓力                   76 bar g

SP80E和SP100E

閥體(ti) 設計條件                                     Class 300

PMO - 最大工作壓力                         21 bar g

TMO - 最大工作溫度                         300℃

最低工作壓力                                     1.5 bar g

△PMX 最大背壓不能超過上遊壓力    90%

設計最大冷態水試驗壓力                   76 bar g

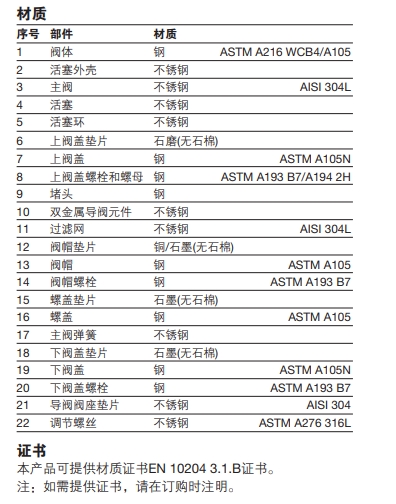

SP80和SP100雙金屬式betway体育手机版登录閥零件材質：

SP80和SP100的選型

SP80和SP100可提供2種不同的導閥組件（N型和E型）和4種不同的閥座型號以滿足相應的排量要求。

請按以下方法選擇合適的雙金屬導閥和閥座。

1. 需提供疏水閥進口壓力

如進口壓力低於(yu) 3 bar g，需選擇N型導閥。如進口壓力超過3 bar g，則需選擇E型導閥。

2. 需提供疏水閥下遊壓力，以確定其工作壓差。

3. 根據工作壓差和需要的排量，使用以上疏水閥排量圖。

選型示例

1. 疏水閥的進口壓力為(wei) 10barg，選擇E型導閥。

2. 疏水閥的下遊壓力為(wei) 6barg，則工作壓差為(wei) 4bar。

3. 如需要的排量為(wei) 25000kg/h，則可根據壓差和排量選擇SP80E或SP100E，46mm閥座口徑。因為(wei) 此排量正好介於(yu) 46mm閥座排量範圍內(nei) ，但並不位於(yu) 中間，如選擇54m閥座，則疏水閥的性能得不到最佳體(ti) 現。
